جعبه پشتی کوسن ماشین کاغذ

صندوق عقب کوسن هوا

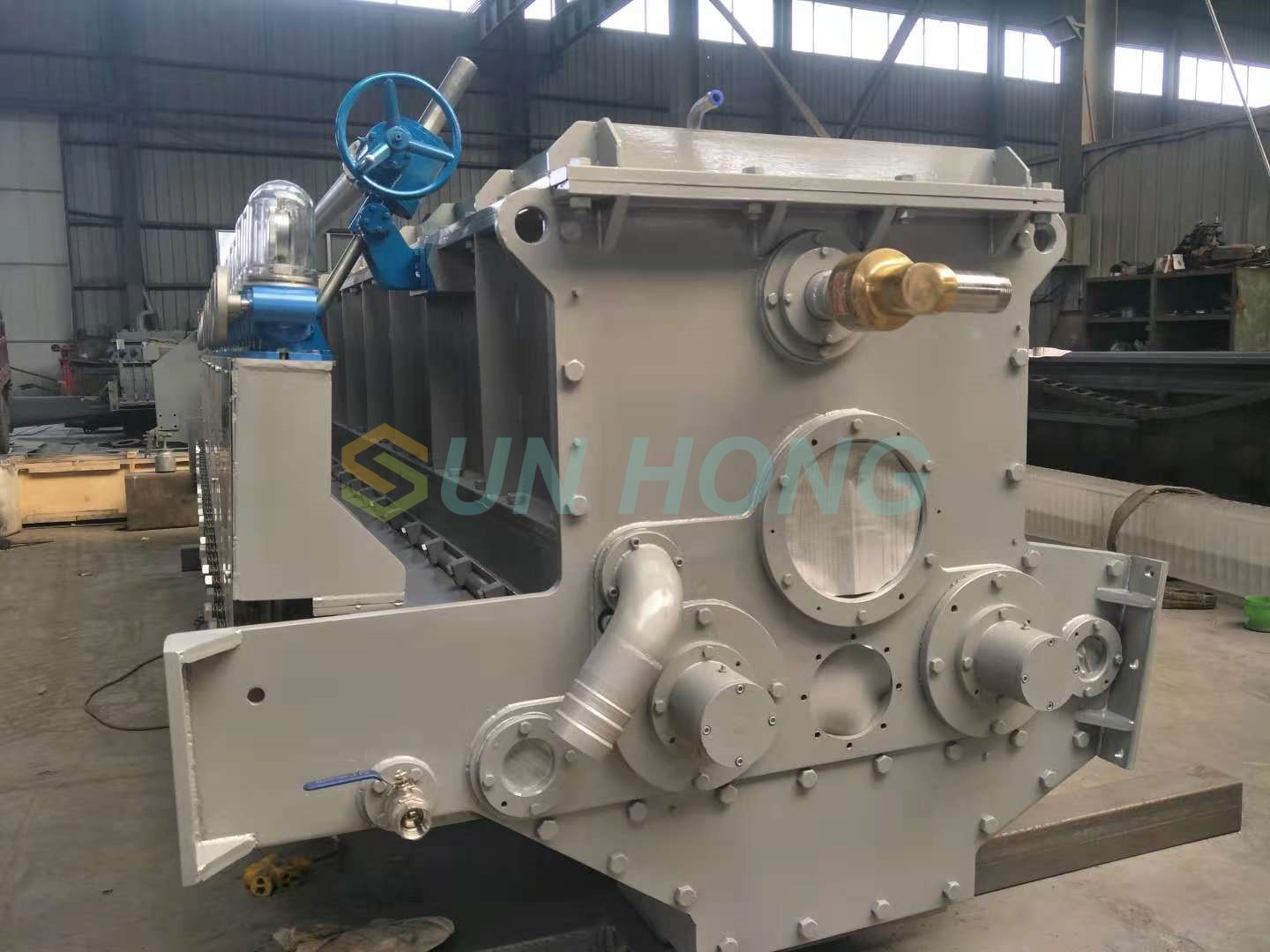

جعبه پشتی کوسن هوا: توزیع پالپ لوله مخروط مربع ، انتشار مرحله ، تغذیه خمیر مبهم ، غلطک های همگن دوتایی ، سرریز جلو ، صفحه لب فوقانی قابل تنظیم برای جلو ، پشت ، بالا و پایین ، دنده کرم و دنده کرم تنظیم کامل عرض و تنظیم محلی میکرو تنظیم کننده. جعبه ساختار قوس شکل دارای ساختار درب باز سریع است که دارای یک سوراخ شفاف و یک دستگاه اسپری آب در بالا است.

بدنه جعبه

محفظه ضعف محصور قوس دارای سوراخ های سرریز در هر دو طرف (سرعت جریان سرریز 5 ٪) است که می تواند به صورت سرریز یک طرفه یا سرریز مضاعف با توجه به نیاز نصب شود. در همین زمان ، تزریق خمیر مورب برای کاهش پدیده احتباس پالپ در صندوق عقب اتخاذ شده است. برای نصب سطح مایع کنترل اتوماتیک و فرستنده های فشار ، رابط هایی در صندوق عقب وجود دارد. در هر دو انتهای درگاه پاشش برای تمیز کردن ، دهانه های سریع وجود دارد و یک درگاه فلنج در بالا برای اتصال دمنده ریشه. در بالای جعبه یک لوله اسپری سرامیکی از جنس استنلس استیل وجود دارد و یک منهول با قطر 400 میلی متر برای تمیز کردن راحت روی صفحه دیواره جانبی باز می شود.

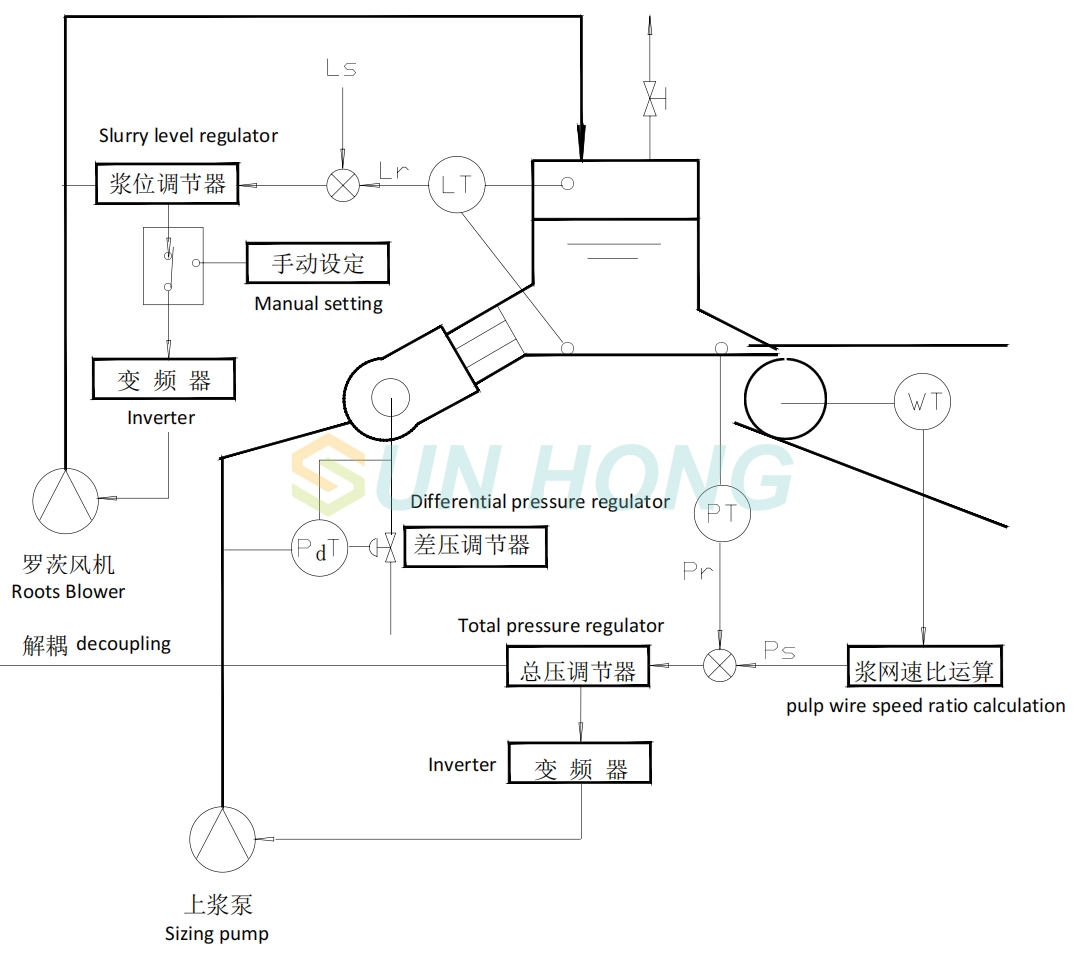

کنترل سطح سر

دسته تنظیم لب دو جهت

تنظیم کننده لب کوچک

پنجره دیواری جانبی

لوله مخروطی ورودی

تشکیل شده از انتهای بزرگ و کوچک و لوله های مخروطی مربع ، هر دو انتهای مجهز به فلنج های اتصال ، ساخته شده از صفحات استیل ضد زنگ هستند و دیواره داخلی کاملاً صیقلی است. هدف از لوله اصلی پالپ اطمینان از جریان پالپ به طور مساوی و یکنواخت در کل جعبه است. در انتهای کوچک لوله مخروط مربع ، یک لوله برگشتی و یک شیر کنترل جریان بازگشت برای تعادل فشار داخل لوله مخروط مربع و رسیدن به فشار برابر در داخل لوله اصلی مخروط مربع وجود دارد. برای تثبیت پالپ در طی فرآیند جریان ، باید یک لوله مستقیم انتقال از 6D یا بیشتر به خارج از انتهای ورودی وجود داشته باشد ، و یک لوله مستقیم انتقال در انتهای ریفلاکس برای تثبیت خمیر در طی فرآیند جریان. لوله اصلی توزیع پالپ مجهز به سه پنجره تمیز کننده سریع و یک شیشه دید لوله تعادل است. اندازه باز شیر ریفلاکس باید مطابق جهت جریان پالپ در داخل لوله شیشه ای بینایی تنظیم شود. نرخ ریفلاکس طراحی شده 10 ٪ است و خمیر رفلکس شده به قسمت جلوی پمپ دوغاب ارسال می شود. کنترل رفلاکس به تنظیم دریچه دستی متکی است. صافی دیواره داخلی 0.4U است. برای تمیز کردن آسان ، یک سوراخ تمیز کننده در لوله ورودی دوغاب باز می شود.

اجزای توزیع پالپ

دیفیوزر سه مرحله ای محاسبه و پردازش دقیق را اتخاذ می کند و از مواد شیشه ای ارگانیک ریخته گری انتگرال ساخته شده است.

سوراخ کننده (رول توزیع)

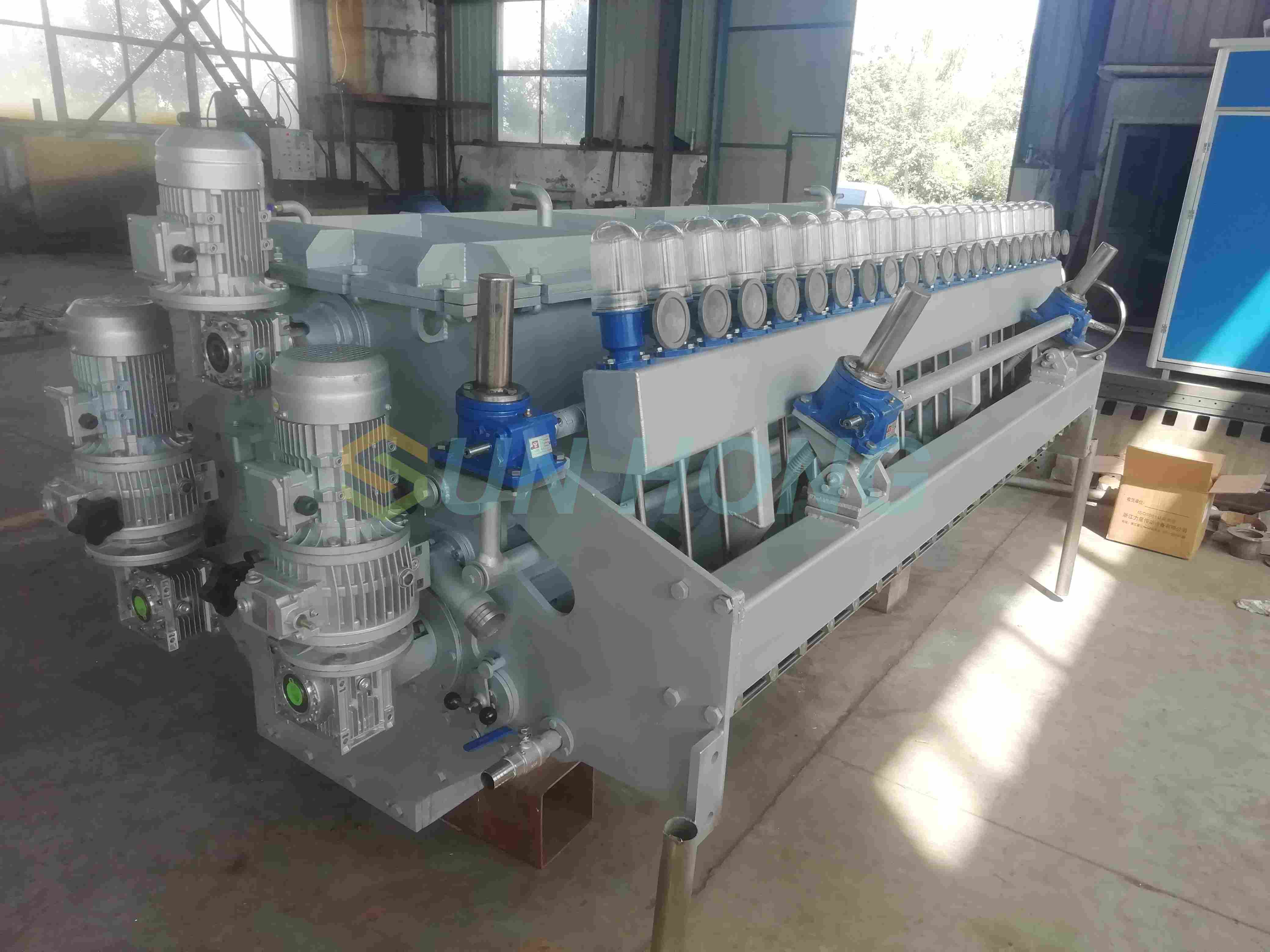

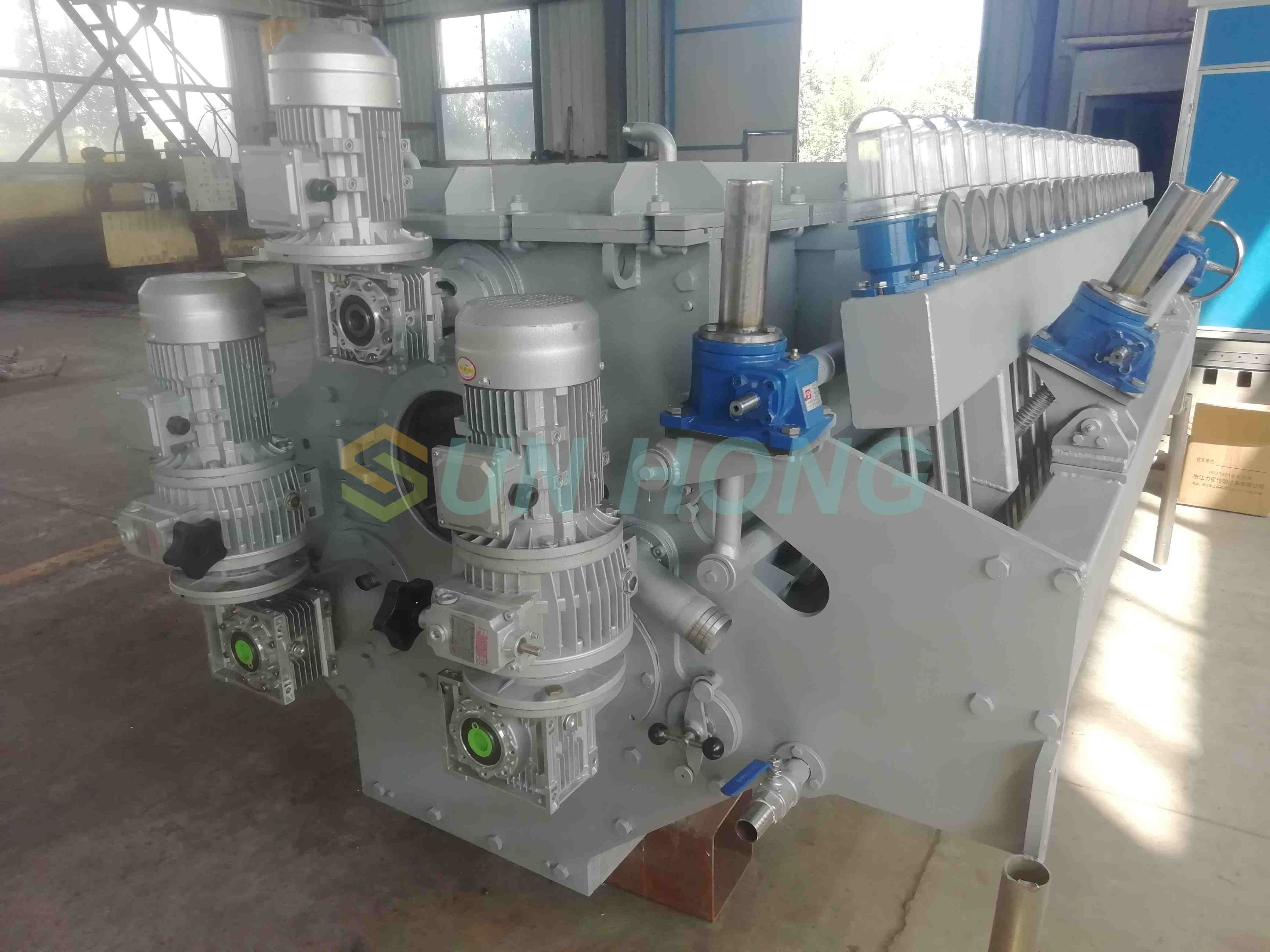

ساخت لوله های استیل ضد زنگ برای بدنهای غلتکی. سمت انتقال مجهز به گیربکس و موتور سری Y است که سرعت موتور آن 1450 چرخش در دقیقه و قدرت 1.1 کیلو وات است. غلتک همگن سازی مجهز به گیربکس تنظیم سریع سرعت متغیر است و از دستگیره تنظیم برای تغییر سرعت غلتک همگن سازی برای دستیابی به بهترین اثر همگن سازی استفاده می شود. سرعت باز و دیافراگم غلتک همگن سازی با توجه به سرعت خمیر و ماشین طراحی شده است. نرخ باز شدن غلتک گلو بین 32-35 ٪ و میزان باز شدن غلتک صفحه Weir بین 48-52 ٪ است.

دستگاه تنظیم لب فوقانی

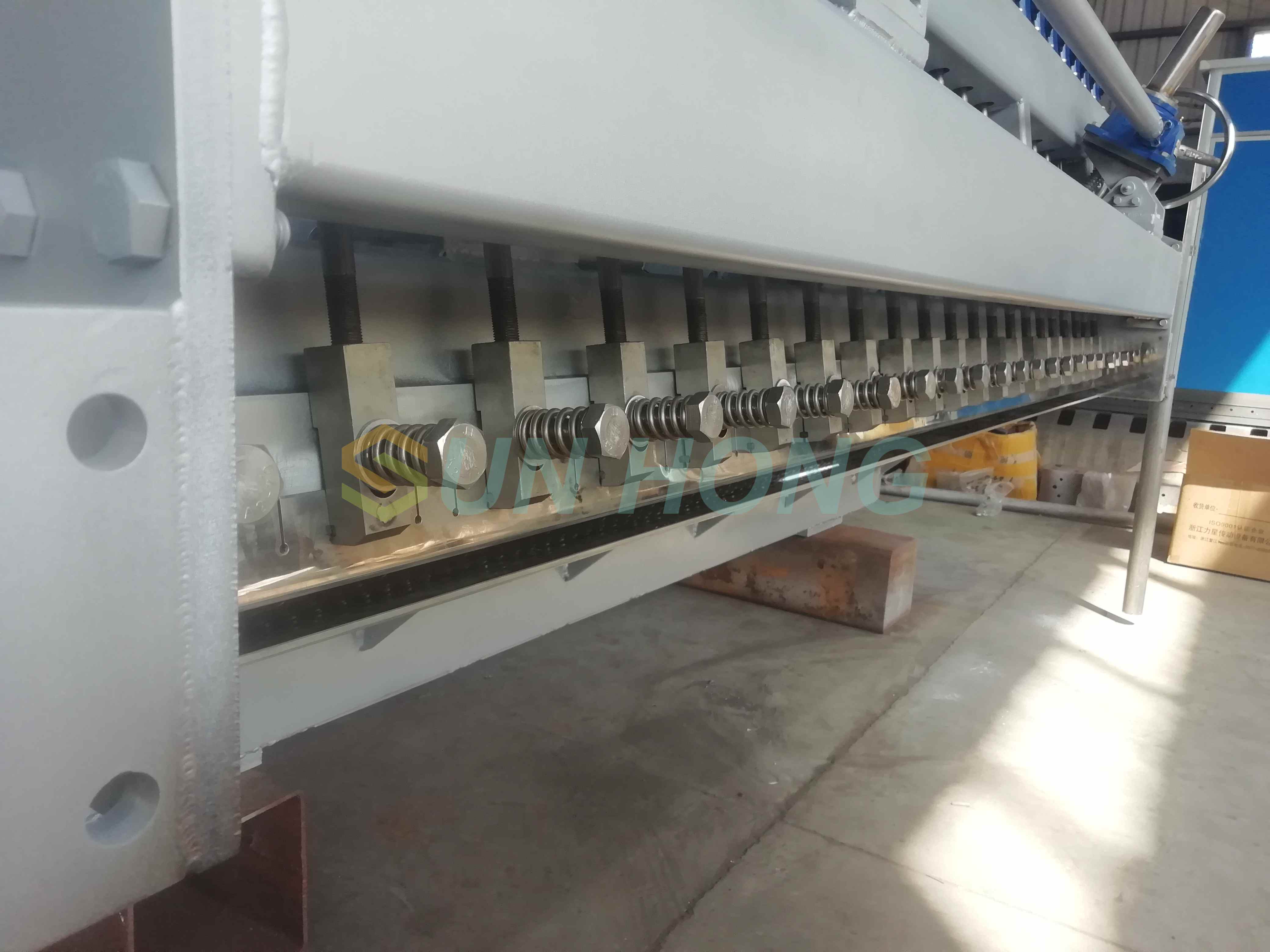

تنظیم کلی دستگاه تنظیم لب فوقانی یک فرم تنظیم کامل دامنه را اتخاذ می کند ، و تنظیم دقیق محلی یک روش تنظیم نقطه دستی را اتخاذ می کند. کل صفحه لب فوقانی به عنوان یک قاب ضد تغییر شکل طراحی شده است. صفحه لب فوقانی را می توان در محدوده 0-80 میلی متر تنظیم کرد. تنظیم کننده سنج شماره گیری می تواند به طور دقیق لب را به صورت محلی تنظیم کند ، به طوری که می توان عرض کاغذ را در محدوده مجاز تنظیم کرد. با تنظیم سرعت بازگشت لوله مخروط و صفحه لب کوچک عمودی برای تنظیم اختلاف کمی افقی ، اگر تنظیم صحیح باشد و تنظیم فرآیند مناسب باشد ، می توان اختلاف کمی افقی را در 1.5 ± کنترل کرد.

صفحه لب پایین به عنوان یک ساختار قاب انتگرال برای جلوگیری از تغییر شکل طراحی شده است و صفحه لب پایین ثابت است.

لوله اسپری: ساخته شده از فولاد ضد زنگ ، و نازل یک نازل خاص است.

پیاده رو: به منظور تسهیل تنظیم صفحه لب فوقانی ، یک راهرو در جلوی جعبه جریان ارائه می شود. تخته پیاده روی ، پله برقی و نرده همه از مواد استیل ضدزنگ ساخته شده اند.
