بهینه سازی پیکربندی سیستم خلاء در بخش مطبوعات ماشین کاغذ

راندمان تولید و مصرف انرژی بخش پرس ماشین کاغذ ارتباط نزدیکی دارد و مصرف انرژی سیستم خلاء سهم قابل توجهی از کل انرژی مصرفی بخش پرس را تشکیل می دهد. بنابراین، راه اندازی یک سیستم خلاء معقول در قسمت پرس و بهینه سازی پیکربندی سیستم خلاء، راه های مهمی برای ارائه راهکارهای کارآمد و کم مصرف برای ماشین های کاغذ می باشد.

1) غلتک مکش وکیوم و جعبه مکش خلاء

عملکرد اصلی غلتک‌های مکش خلاء و جعبه‌های مکش خلاء کمک به انتقال هموار تار کاغذ از مش به بخش پرس است. در حال حاضر غلتک مکنده (جعبه) بیشتر به صورت تماس با تار کاغذ از طریق نمد پرس استفاده می شود. حجم مکش نباید خیلی زیاد باشد و درجه خلاء باید در 30-50 کیلو پاسکال حفظ شود.

2) جعبه مکش خلاء

جعبه های مکش خلاء، مخازن آبگیری خلاء و جعبه های شستشوی وکیوم در بخش پرس استفاده می شوند. با توجه به عملکردهای متفاوت آنها، تفاوت های اجتناب ناپذیری در پارامترها و الزامات فنی آنها وجود دارد.

طراحی ساختاری نمد پرس باید الزامات دستگاه کاغذ را برآورده کند. پس از خروج از جعبه خلاء مکش نمدی، رطوبت موجود در نمد به طور کلی حدود یک سوم وزن خود است. پیکربندی بیش از حد خلاء کمکی به کاهش رطوبت در نمد نمی کند، اما در عوض سایش و پارگی آن را تشدید می کند. حداقل عرض شیار جعبه مکش نمدی باید در حدود 12 میلی متر کنترل شود تا از پل زدن فیبر، انسداد و مکش جلوگیری شود. حداکثر عرض نباید بیش از 20 میلی متر باشد تا از مکیده شدن نمد به درز و تشدید سایش آن جلوگیری شود. جعبه مکش خلاء عموماً در پشت کاغذ نمد قبل از منطقه پرس استفاده می شود. عملکرد آن نه تنها جذب رطوبت منتقل شده از ورق کاغذ مرطوب در نمد است، بلکه به طور یکنواخت ورق کاغذ مرطوب را روی سطح نمد جذب می کند و از ورود آن به ناحیه فشار و ایجاد حباب و چروک شدن جلوگیری می کند. درجه خلاء جعبه مکش نمدی معمولاً بین 30 تا 40 کیلو پاسکال است.

3) جعبه مکش نمدی

جعبه مکش نمدی یک جعبه خلاء تخصصی است که برای شستشو و کنترل رطوبت نمد در سفر برگشت استفاده می شود. جعبه وکیوم شستشوی نمدی به دو نوع جعبه وکیوم کم فشار و جعبه وکیوم فشار قوی تقسیم می شود. هنگامی که سرعت لوکوموتیو کاغذسازی کم است، یک جعبه مکش دو شیار تک جعبه به طور کلی کافی است. هنگامی که سرعت دستگاه بیشتر از 600 است و کاغذ درجه بالاتر تولید می کند، به منظور تقویت تمیز کردن نمد، می توان از جعبه خلاء فشار کم و جعبه خلاء فشار بالا به طور همزمان استفاده کرد. جعبه خلاء کم فشار دارای یک شکاف دوگانه با عرض دهانه 12-18 میلی متر و درجه خلاء 20-30 کیلو پاسکال است. جعبه خلاء فشار بالا دارای یک دهانه تک شکاف با عرض 10-16 میلی متر و درجه خلاء 20-40 کیلو پاسکال است.

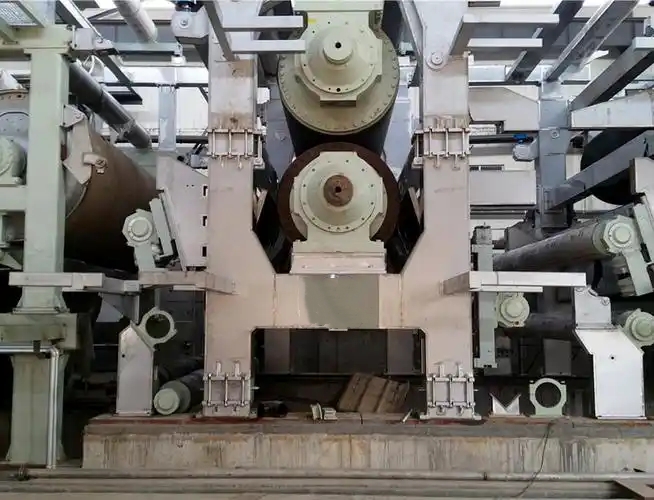

4) رول پرس مکش خلاء

پرس وکیوم و پرس کامپوزیت وکیوم یکی از اصلی ترین انواع پرس دستگاه های کاغذ می باشد که به دلیل راندمان آبگیری بالاتر نسبت به پرس رول تخت و پرس شیار معمولی در دستگاه های کاغذسازی کاربرد فراوانی دارد. به طور کلی، رول های مکش خلاء مورد استفاده برای پرس خلاء غلتکی بالایی و پایینی دارای عرض محفظه خلاء در حدود 10 تا 15 سانتی متر است. غلتک پرس کامپوزیت خلاء به طور کلی دارای دو محفظه خلاء است، یکی محفظه خلاء کم فشار و دیگری یک محفظه خلاء فشار بالا است. درجه خلاء محفظه خلاء کم فشار معمولاً بین 30-40 کیلو پاسکال است و درجه خلاء محفظه خلاء فشار بالا معمولاً بین 40-60 کیلو پاسکال است. اندازه درجه خلاء توسط حالت فشار دادن و آبگیری دستگاه کاغذ تعیین می شود. اگر درجه خلاء بیش از حد بالا باشد، به راحتی می توان آثار خلاء را روی سطح کاغذ و همچنین مشکلاتی مانند حذف بیش از حد موهای زائد و سایش نمد پرس و هدر رفتن انرژی ایجاد کرد. اگر درجه خلاء خیلی کم باشد، نمی توان از ویژگی های کم آبی پرس خلاء به طور کامل استفاده کرد.
