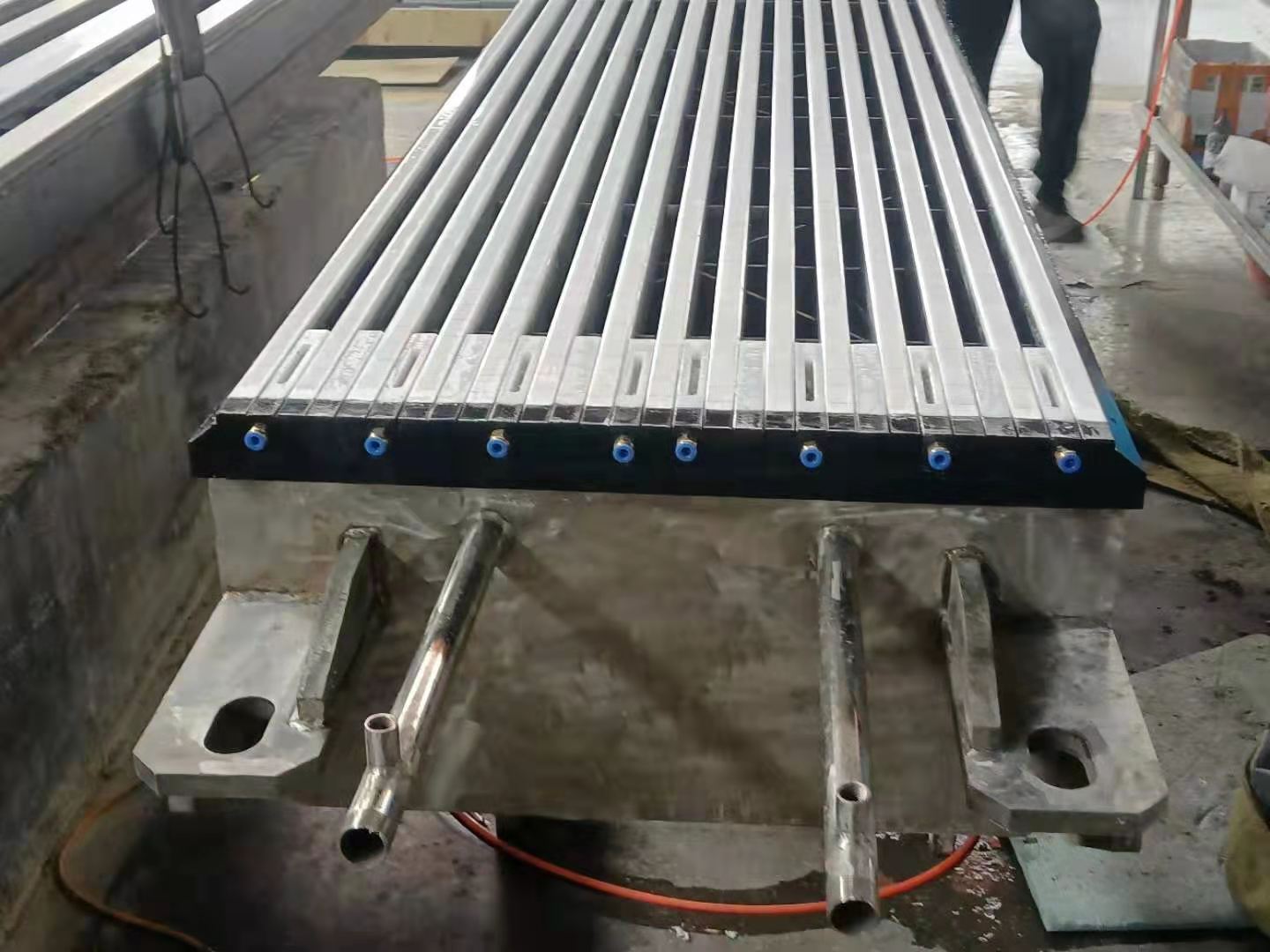

آیا فرآیند کم آبی جعبه مکش خلاء را می دانید؟

فرآیند آبگیری جعبه مکش خلاء برای دستگاه کاغذ فودرینیر:

روی جعبه مکش خلاء اساساً تار کاغذ مرطوب تشکیل شده است و هدف اصلی آن کم آبی است.

برای جعبه مکش خلاء با سرعت کم خودرو و درجه خلاء کم، فرآیند آبگیری کاغذ مرطوب روی جعبه مکش خلاء را می توان تقریباً به سه مرحله تقسیم کرد. در ابتدا، میزان رطوبت تار کاغذ مرطوب بسیار بالا بود و رطوبت تحت اختلاف فشار ناشی از خلاء، که معمولاً به عنوان مرحله آبگیری آزاد شناخته می شود، فیلتر و تخلیه می شد. متعاقباً، تار کاغذ مرطوب تحت اختلاف فشار فشرده می شود که منجر به کم آبی فشرده می شود. در نهایت، هوا شروع به نفوذ به تار کاغذ می کند و بخشی از رطوبت بین الیاف را همراه با جریان هوا به داخل جعبه مکش می برد و چیزی که به عنوان آبگیری آیرودینامیکی شناخته می شود را تشکیل می دهد.

نقطه ای که هوا در لایه پالپ نفوذ می کند، موقعیت 'خط اصلی' است که به عنوان 'خط آب' نیز شناخته می شود. بخشی از الیاف موجود در خمیر قبل از 'خط آب' در آب باقیمانده معلق است و سطح سوسپانسیون بالای تار کاغذ مرطوب روی پارچه شکل دهنده، یک سطح مایع صاف است که نور را منعکس می کند و یک آینه درخشان را تشکیل می دهد. هنگامی که خمیر بیشتر روی جعبه مکش خلاء کم آب می شود، تمام آب آزاد موجود در سوسپانسیون حذف می شود و الیاف در سطح خمیر قرار می گیرند و نور را پراکنده می کنند و باعث ناپدید شدن سطح آینه می شوند. مرز بین این دو سطح روشن و تاریک 'خط آب' نامیده می شود. موقعیت خط آب معمولاً بین جعبه مکش خلاء دوم و سوم یا بالاتر است و غلظت خمیر آن به طور کلی حدود 7 درصد است که غلظت دقیق خمیر آن بسته به کمیت و تنوع متفاوت است. مشاهده موقعیت و شکل خط آب می تواند درک اولیه ای از کیفیت و خشکی کاغذ تشکیل شده بر روی پارچه فرم دهنده ارائه دهد. یک خط آب معمولی باید شکل مستقیم یا تقریباً مستقیم داشته باشد. اگر شکل‌های زبانه‌ای برآمده موضعی روی خط آب وجود داشته باشد، نشان‌دهنده این است که ممکن است جریان ناهموار یا تمرکز جریان پالپ روی پارچه شکل‌دهنده وجود داشته باشد.

اگر برجستگی های زبانه ای روی خط آب وجود داشته باشد، به طور کلی نشان می دهد که جریان پالپ در هدباکس ناپایدار است و پدیده بیرون زدگی در جریان خمیر پاشیده شده وجود دارد.

در مراحل آبگیری آزاد و کم‌آبی فشرده‌سازی جعبه خلاء، میزان آب‌گیری به زمان کم‌آبی (یا عرض جعبه آب‌گیری) و ریشه دوم درجه خلاء مربوط می‌شود. هنگامی که عرض جعبه مکش دو برابر می شود، همان اثر افزایش درجه خلاء تا 4 برابر می تواند حاصل شود، اما افزایش درجه خلاء برای سایش و مصرف برق پارچه فرم دهنده بسیار مضر است. در مرحله آبگیری آیرودینامیکی، راندمان آبگیری بسیار پایین است. افزایش نامناسب در عرض جعبه آبگیری تحت همان درجه خلاء باعث افزایش سایش و مصرف برق پارچه فرم دهنده می شود، اما نمی تواند خشکی کاغذ مرطوب را به میزان قابل توجهی بهبود بخشد. بنابراین، یک روش معقول افزایش تدریجی درجه خلاء کم آبی است، به طوری که فرآیند آبگیری عمدتاً در مراحل آبگیری آزاد و کم آبی فشرده است.

در واقع زمان آبگیری رایگان و کم آبی فشرده در جعبه مکش خلاء بسیار کوتاه است. از نظر تئوری، عرض موثر یک جعبه مکش خلاء بسیار کوچک است. با این حال، از دیدگاه ساختاری و نگهداری راحت، جعبه خلاء را نمی توان خیلی باریک یا ناهموار در عرض ساخت.

علاوه بر این، اگرچه مقدار آب تخلیه شده در مرحله آبگیری آیرودینامیکی زیاد نیست، اما می تواند از جریان هوا برای دمیدن آب زیر و در مش استفاده کند که برای آبگیری جعبه مکش خلاء بعدی مفید است. این در فرآیند آبگیری واقعی جعبه مکش خلاء ضروری است. بنابراین، جعبه مکش خلاء که در حال حاضر در ماشین‌های کاغذی استفاده می‌شود، اغلب ساختاری با مقدار کم اما عرض زیاد دارد.

در دستگاه های کاغذ پرسرعت، تار کاغذ مرطوب برای مدت زمان بسیار کوتاهی روی جعبه مکش خلاء باقی می ماند و فرآیند آبگیری که روی آن اتفاق می افتد بیشتر شبیه فرآیند آبگیری پرس است که تحت پالس های فشار بسیار کوتاه تکمیل می شود.

سیستم جعبه خلاء معمولی از 5-6 جعبه خلاء با عرض 15-40 سانتی متر استفاده می کند که به تدریج درجه خلاء افزایش می یابد. جعبه وکیوم انتهای مرطوب در درجه خلاء نسبتاً کم (6.7-10 کیلو پاسکال) کار می کند. درجه خلاء جعبه خلاء به تدریج به 20-26.7 کیلو پاسکال افزایش می یابد. برای کنترل درجه خلاء جعبه مکش خلاء، باید موقعیت 'خط آب' را نیز در نظر گرفت. به طور کلی، لازم است که 'خط آب' در وسط تمام جعبه های خلاء یا در وسط یک جعبه مکش خلاء جلوتر ظاهر شود. یک روش رو به افزایش رایج استفاده از تنها چهار محفظه خلاء و کار با آنها در سطح خلاء بالاتر، با سطح خلاء اولیه 10-13.3 کیلو پاسکال است. به تدریج با افزایش ظرفیت حذف آب به 26.7-40 کیلو پاسکال، بار کششی کاهش می یابد.
