آیا می دانید دندی رول چیست؟

دندی رول چیست ؟

رول دندی یک غلتک توخالی سبک وزن است که در مش مسی یا فولادی ضد زنگ پیچیده شده است و معمولاً پس از دو یا سه جعبه مکش اول بر روی سطح پارچه تشکیل شده نصب می شود. رول شیک این قابلیت را دارد که سطح کاغذ را تزئین کرده و واترمارک لازم را به آن ببخشد. بهبود یکنواختی کاغذ؛ علاوه بر این، غلتک تکمیلی می تواند در تخریب و از بین بردن حباب های تار کاغذ نیز نقش داشته باشد.

ساختار دندی رول

◆ بدنه غلتکی شیک

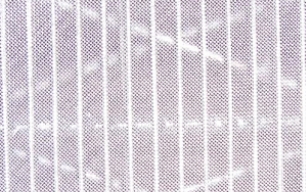

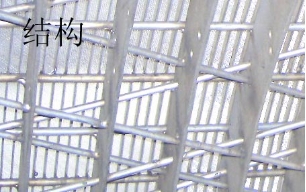

بدنه رول دندی از نوع شفت با عرض سطح: فاصله مرکز یاتاقان منهای 400 میلی متر است. بدنه غلتک از تمام مواد فولادی ضد زنگ ساخته شده است و کیل از سیم فولادی ضد زنگ مورب Ø 4، سیم فولادی ضد زنگ افقی Ø 5 و یک حلقه تقویت کننده میانی ساخته شده است. ضخامت صفحه 2 میلی متر است و نوار فولادی بیرونی 1.2 × 7 مارپیچی عمودی زخم و جوش داده شده است، در نتیجه استحکام و سرعت باز شدن سوراخ بدنه غلتک را بهبود می بخشد و آبگیری و تمیز کردن را تسهیل می کند. پس از جوشکاری، از روش های ارتعاشی و عملیات حرارتی برای حذف تنش جوش استفاده می شود تا اطمینان حاصل شود که هیچ تغییر شکلی در طول تولید و استفاده رخ نمی دهد. سپس، آن را تقریباً آسیاب و ریز آسیاب کرده و با مش 40 مش فولادی ضد زنگ 316L پیچیده می شود. این سازه به راحتی شل نمی شود و دارای سفتی قوی است و برای تولید غلتک هایی با قطر زیاد و عرض سطح زیاد مناسب است. برای پاسخگویی به تقاضای فعلی برای ماشین آلات کاغذ با سرعت بالا و عریض.

◆ لوله اسپری ay

لوله اسپری بخار در داخل بدنه دندی رول با قطر سوراخ 1 میلی متر، سوراخ های دو ردیفه، فاصله ردیف ها 3 میلی متر و فاصله سوراخ ها 6 میلی متر نصب می شود. فشار مصرف بخار 0.1 مگاپاسکال (1-2 کیلوگرم بر سانتی‌گراد ㎡) است یا با توجه به الزامات فرآیند تعیین می‌شود و جهت اسپری را می‌توان تا 45 درجه تنظیم کرد.

◆ مخزن آب

مخزن دریافت آب از مواد فولادی ضد زنگ ساخته شده و در داخل بدنه غلتکی واترمارک قرار دارد. به منظور دریافت موثر قطرات آب پاشیده شده توسط لوله اسپری آب متحرک با فشار بالا، ناحیه دریافت آب در یک طرف مخزن دریافت آب بزرگ شده و از نوع مونتاژ و جداسازی حفره داخلی استفاده می کند.

◆ درپوش گیربکس را وصل کنید

مورد استفاده برای اتصال بدنه رول با اتصال جهانی انتقال، لوله اسپری، شیار دریافت آب و لوله اسپری متحرک فشار بالا در داخل بدنه غلتکی در سمت انتقال ثابت هستند و همه بر روی یاتاقان های این قطعه قرار دارند. برای راحتی بارگیری و تخلیه، هنگام بلند کردن رول دندی، به سادگی فلنج مشترک جهانی روی پوشش انتهایی را بردارید.

◆ دستگاه بالابر

بلند کردن و پایین آمدن رول دندی توسط تایر پنوماتیک موجدار این جزء حاصل می شود. به طور کلی فاصله فشار دادن سطح مش 5-15 میلی متر است که با توجه به انواع مختلف کاغذ و شرایط کمی، این فاصله توسط فرآیند تعیین می شود.

◆ دستگاه را محدود کنید

برای محدود کردن فاصله بین رول شیک و پارچه شکل دهنده هنگام بالا و پایین بردن، تنظیم شده با مهره استفاده می شود. در طول کار معمولی، قاب داندی رول بلبرینگ توسط مهره پایینی پشتیبانی می شود تا از فاصله ای که رول شیک به پایین فشار می دهد اطمینان حاصل شود. هنگامی که دستگاه متوقف شد، رول شیک لاستیک پنوماتیک را از سطح مش جدا کنید، از یک مهره برای محدود کردن قاب بلبرینگ در محدوده حرکت تایر بادی استفاده کنید و آن را با یک پین قفل کنید.

◆ پوشش اتصال آب

این دستگاه دو هدف را دنبال می کند: اول اینکه وقتی رول دانی با سرعت بالا می چرخد، نیروی گریز از مرکز قطرات آب را از سطح غلتک به سمت پوشش بیرونی آب دریافت می کند. ثانیاً سه اسکرابر آب وجود دارد که می توانند الیاف ریز را جریان داده و آب را از سطح غلتک به داخل سطل آب گیرنده پاشیده و آنها را تخلیه کنند.

◆ سیستم هوای فشرده

جعبه پنوماتیک مجهز به یک شیر کاهش فشار، یک شیر جهت الکترومغناطیسی و یک شیر جهت دستی است. هوای فشرده خارجی برای تنظیم فشار وصل می شود و شیر جهت بالا رفتن یا سقوط تایر پنوماتیک را کنترل می کند. فشار عملیاتی 0.3MPa (2~6kgf/c ㎡) است.

◆ لوله آبپاش متحرک با فشار بالا

لوله های اسپری آب فشار بالا را داخل غلتک حرکت دهید، نازل ها را در فواصل 60 میلی متری مرتب کنید و از نازل های سوزنی شکل ساخته شده از فولاد ضد زنگ با کیفیت بالا و مواد کامپوزیت سرامیکی سخت استفاده کنید. برای جلوگیری از انسداد نازل، یک فیلتر 100 مش در ورودی نصب شده است. فشار آب مورد نیاز: 0.3MPa (3-8kgf/c ㎡)، حرکت نوسانی: ± 40mm، فرکانس رفت و برگشتی: 10 بار در دقیقه، زاویه اسپری قابل تنظیم. دستگاه انتقال از یک کاهنده میکرو دنده و قدرت موتور 180 وات استفاده می کند.

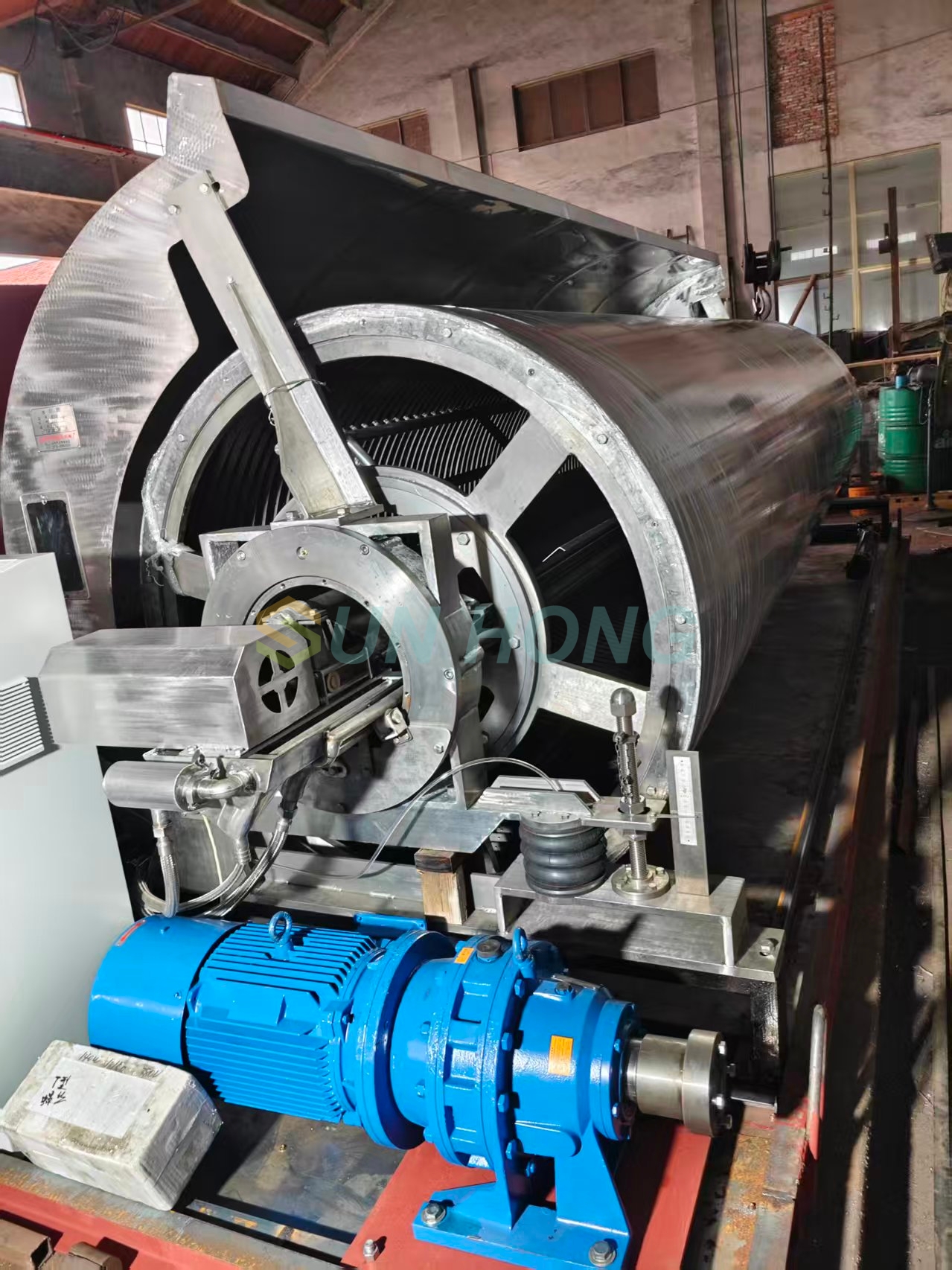

◆ بخش انتقال

به طور مستقل با یک نقطه انتقال مجهز شده است، با استفاده از تنظیم سرعت مبدل فرکانس، کاهش سرعت چرخش چرخشی، خروجی مشترک جهانی، و غلتک واترمارک می تواند آزادانه بالا و پایین بیاید.

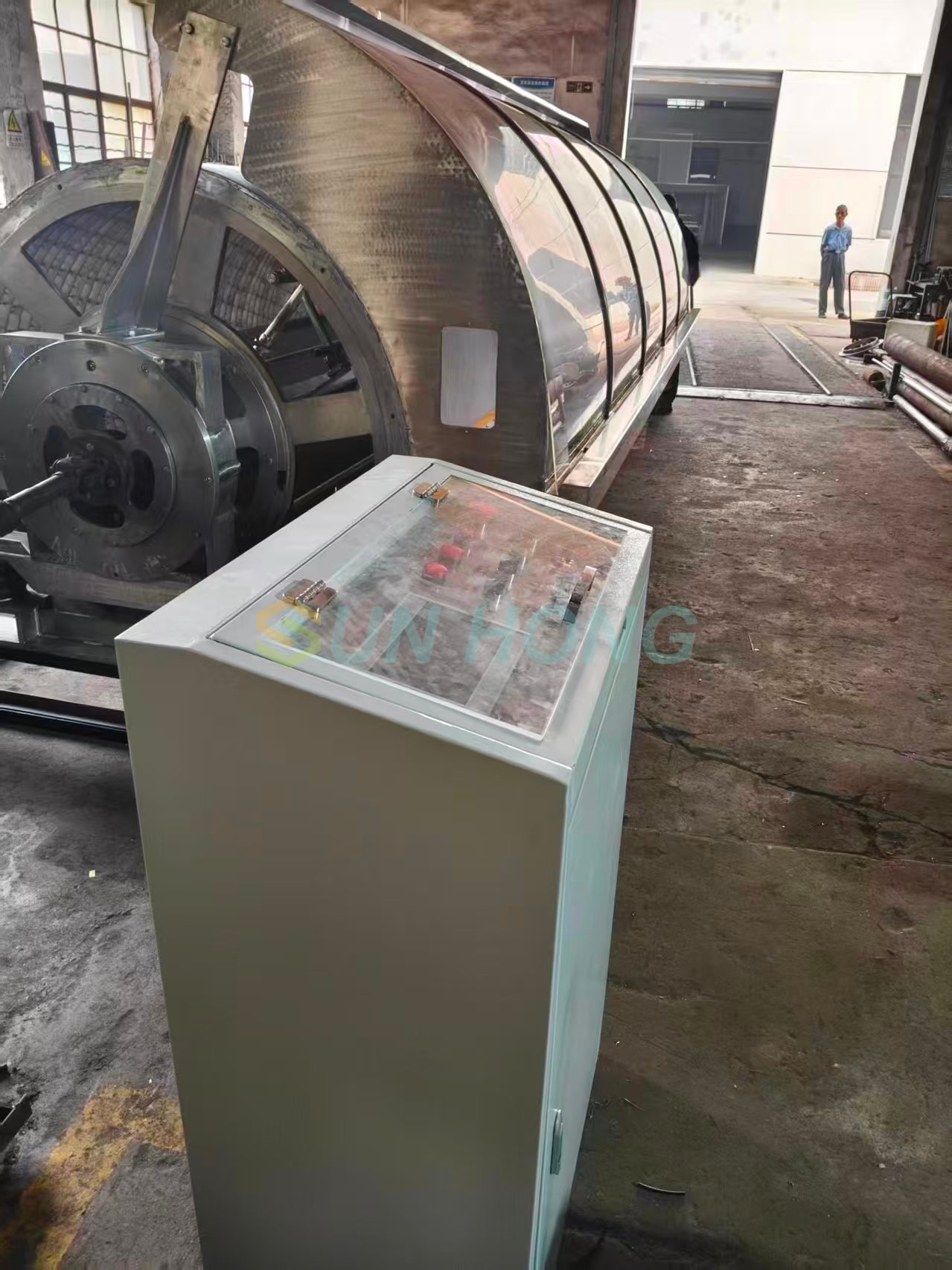

◆ جعبه کنترل الکتریکی

یک نقطه انتقال واحد، تنظیم سرعت تبدیل فرکانس همگام با دستگاه کاغذ، با پیکربندی خاص به شرح زیر:

1. ورودی سیگنال کنترل سرعت، نمایش سرعت.

2. کنترل دستی یا خودکار، خروجی، نمایش سرعت.

3. بلند کردن خودکار غلتک (در صورت توقف یا زمانی که اختلاف سرعت بین دستگاه و دستگاه کاغذ خیلی زیاد است).
