طراحی سبد صفحه نمایش نوع شیاردار

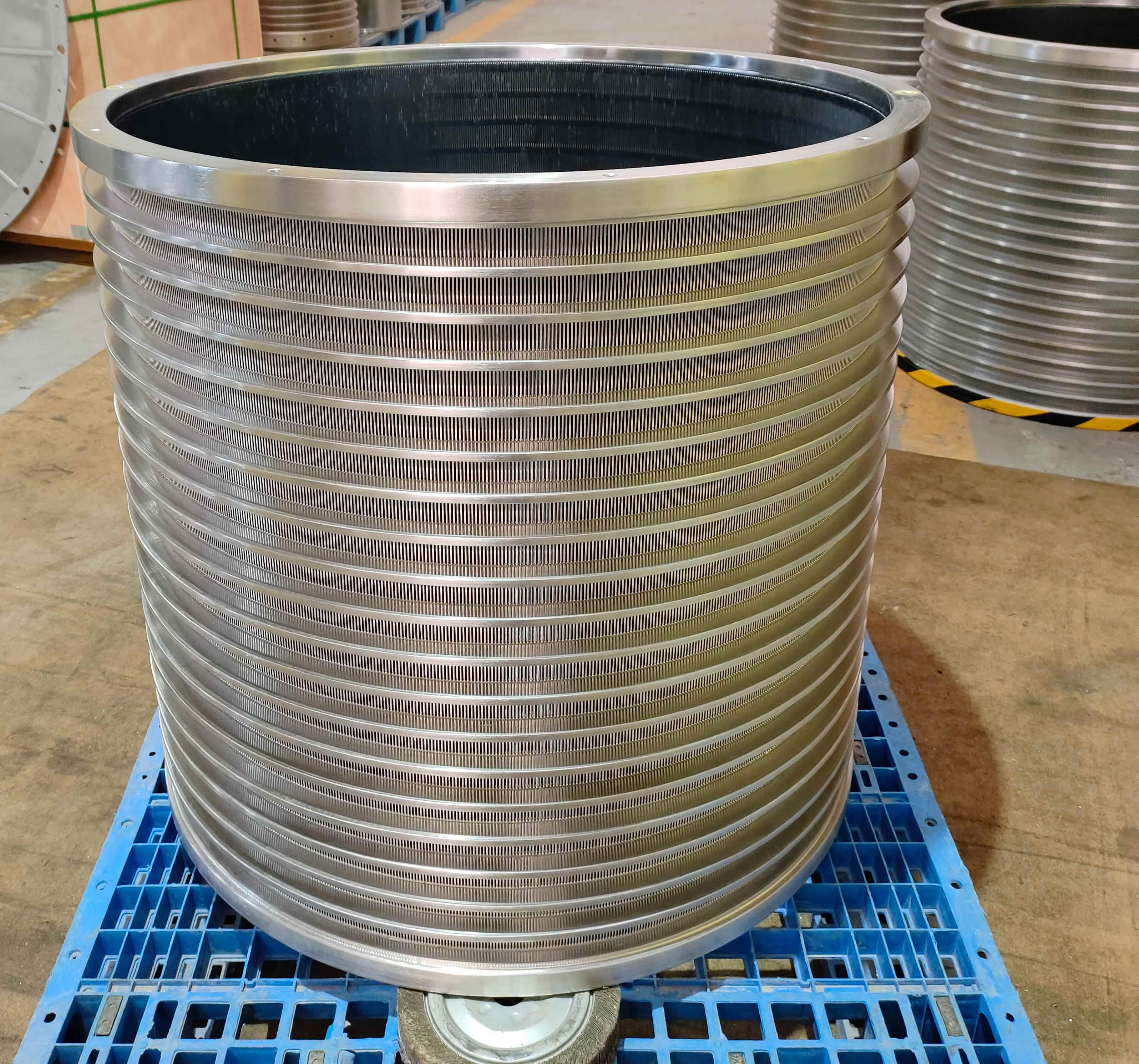

سبد صفحه نمایش نوع شیاردار

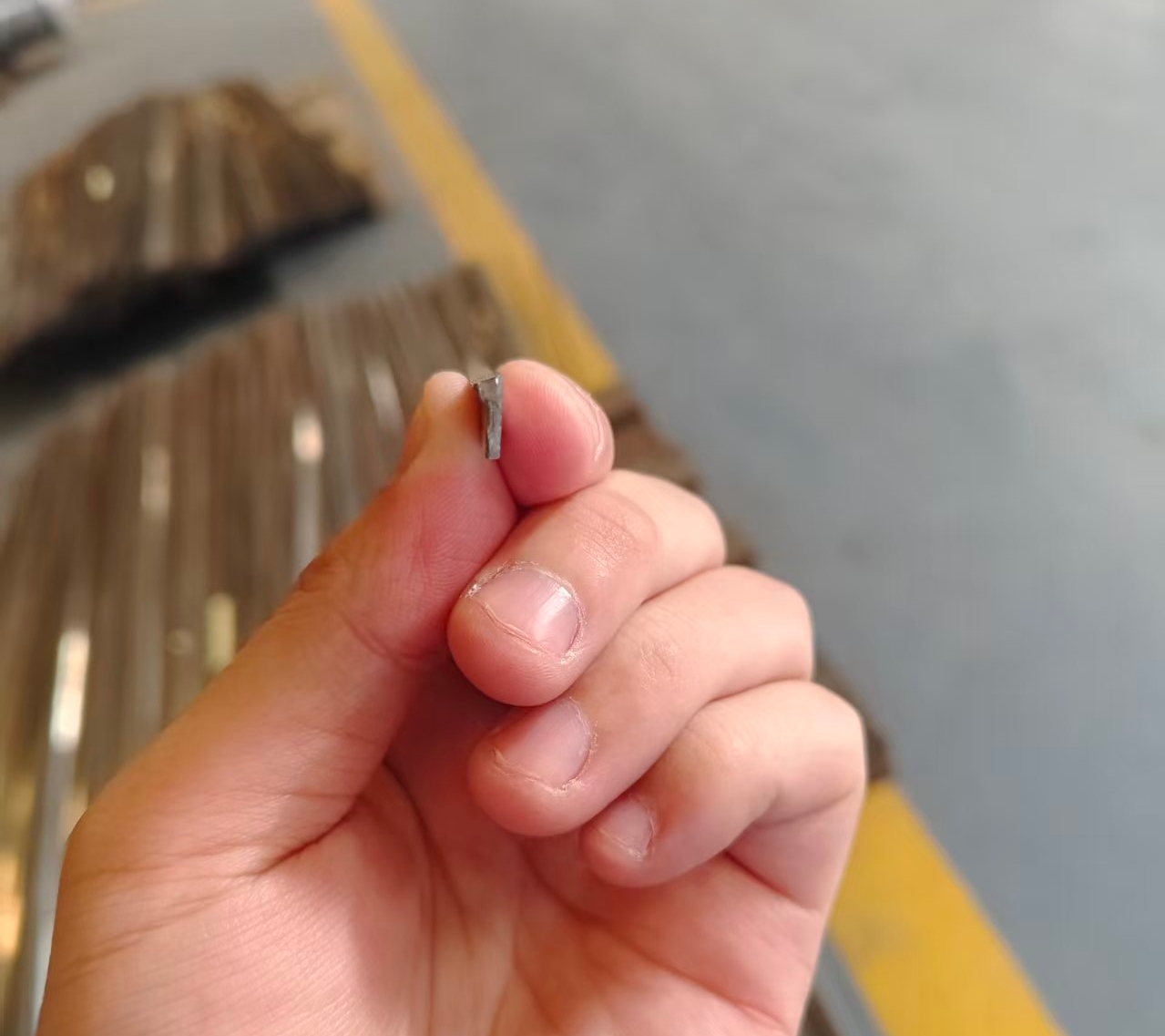

شکاف به صورت ترکیبی از بخش های مخروطی و مستقیم طراحی شده است. عرض محیطی شیار مخروطی به تدریج در امتداد جهت جریان باریک می شود و حداقل عرض آن با عرض شیار مستقیم مطابقت دارد. این طراحی به قسمت نصب میله عمودی اجازه می دهد تا به آرامی در شکاف فشرده شود، با شکاف بخش مخروطی نقش مرکزی دقیق را ایفا می کند، در حالی که شکاف بخش مستقیم وظیفه تثبیت و تقویت بیشتر را بر عهده دارد.

طراحی شکاف غربال سبد صفحه نمایش

طراحی دقیق شکل شکاف غربال ویژگی های جریان خمیر را در نظر می گیرد. در جهت محیطی، یک طرف قسمت زهکشی میله عمودی، وجه بالادست، طرف دیگر وجه پایین دست، و وجه انتهایی میله، وجه بالایی است. هر دو سطح بالادست و پایین دست بر خلاف جهت جریان خمیر مایل هستند و جهت تمایل آنها مخالف است. سطح بالایی از سطح پشتی به سطح بالادست متمایل است. شیب سمت بالادست بیشتر از سمت پایین دست است و طول آن نیز بیشتر است. این طرح یک ورودی باریک را بین بالای سطح پشتی و وسط سطح روبروی مجاور تشکیل می دهد که به غربالگری موثر خمیر کمک می کند. در عین حال، بین سطح بالایی و سطح رو به رو، و همچنین بین سطح بالایی و سطح پشتی، برای اتصالات انتقالی وجود دارد تا اطمینان حاصل شود که خمیر می تواند به راحتی از شکاف غربال عبور کند.

مقاومت در برابر سایش سبد صفحه نمایش اسلات

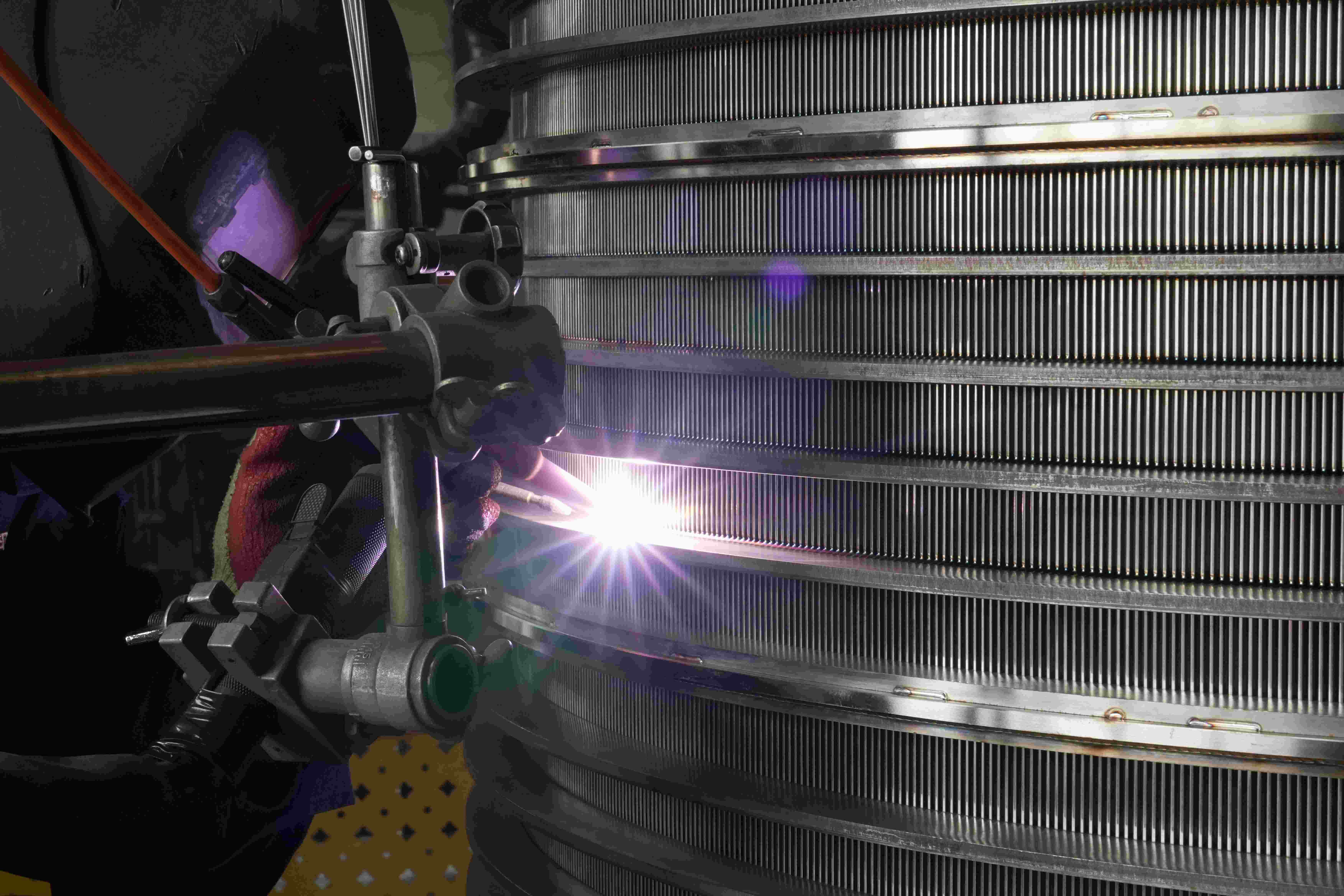

به منظور بهبود دوام و مقاومت در برابر سایش سبد صفحه نمایش، یک لایه تصفیه مواد مقاوم در برابر سایش بر روی سطح داخلی داخلی آن ارائه شده است. با جوش دادن حلقه میانی بالایی روی فلنج بالایی، حلقه میانی پایینی روی فلنج پایینی، و به همین ترتیب با جوش دادن بالا و پایین میله های عمودی روی فلنج های بالا و پایین، استحکام ساختاری سبد صفحه نمایش بیشتر می شود. علاوه بر این، برای برآوردن نیازهای اندازه های مختلف سبد صفحه نمایش، حداقل یک حلقه میانی به عنوان حلقه میانی لایه کامپوزیت طراحی شده است که از دو حلقه میانی که به هم جوش داده شده اند، طراحی می شود، در نتیجه استحکام و پایداری سبد صفحه نمایش را تضمین می کند.

مونتاژ سبد صفحه نمایش

روش های مونتاژ سبد صفحه داخلی و خارجی در هنگام مونتاژ متفاوت است. برای سبد صفحه داخلی، ابتدا تمام قسمت های نصب میله های عمودی را در شکاف های مربوطه نصب کنید، سپس آستین انبساط را داخل سبد صفحه نمایش قرار دهید، و میله ها را از طریق نیروی سفت شدن آستین انبساط به شکاف ها فشار دهید تا مونتاژ کامل شود. برای سبد صفحه بیرونی، تمام قسمت های نصب میله های عمودی از قبل در شکاف ها نصب شده اند و میله ها برای مونتاژ از طریق گیره ها به شکاف ها فشار داده می شوند. پس از مونتاژ، به سادگی فلنج های بالا و پایین را در صفحه فشار کاغذسازی نصب کنید تا از آن استفاده کنید.
